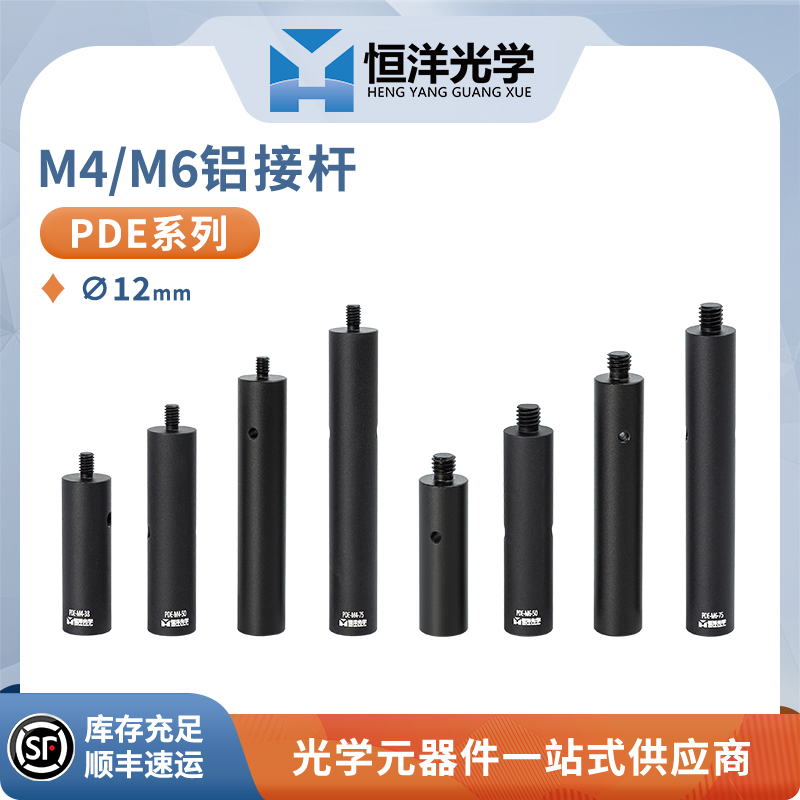

φ12mm铝合金光学支杆—PDE系列

关联分类
产品说明

▶ 材料:铝合金(阳级氧化黑);
▶ 直径:φ12mm;
▶ 无磁;
▶ 支杆长度范围从25mm~75mm;
▶ 支杆上有φ3.3mm横向通孔,能在拧紧时提供更大扭矩;

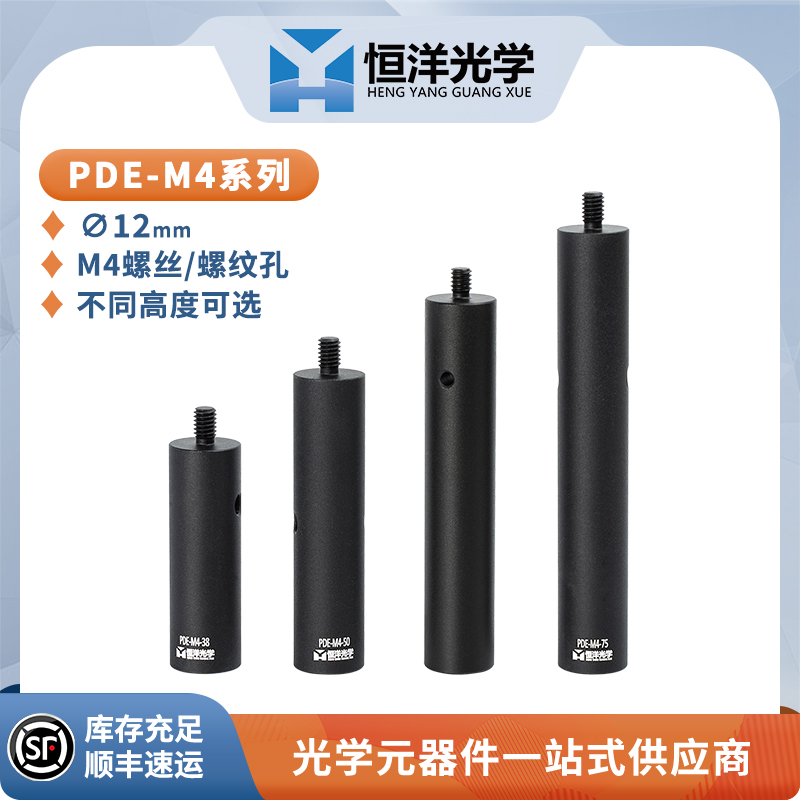

▶ PDE-M4系列 一端 M4外螺丝,另一端M4内螺纹孔;

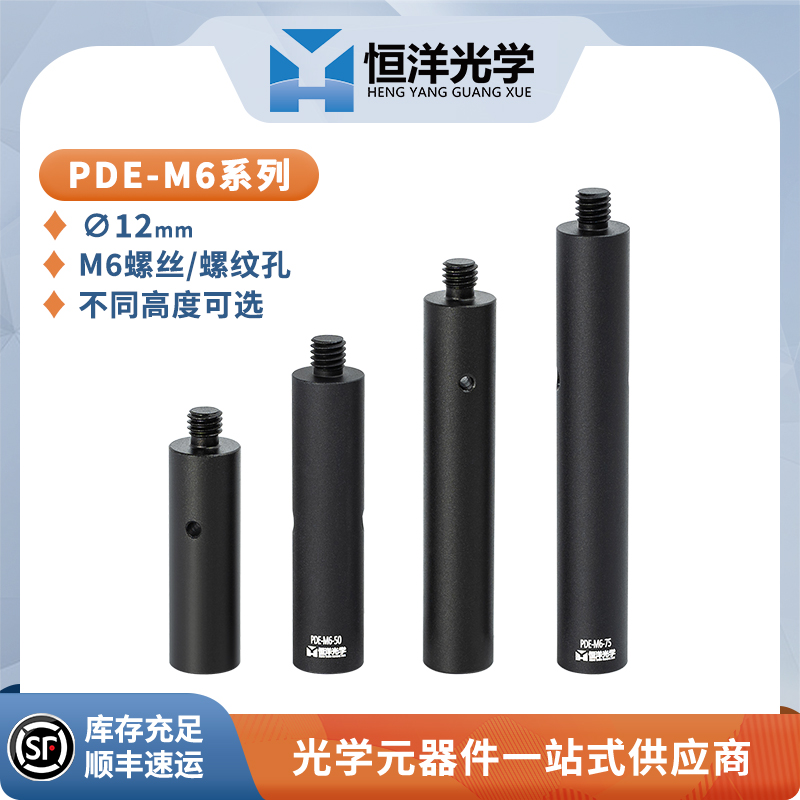

▶ PDE-M6系列 一端 M6外螺丝,另一端M6内螺纹孔 。

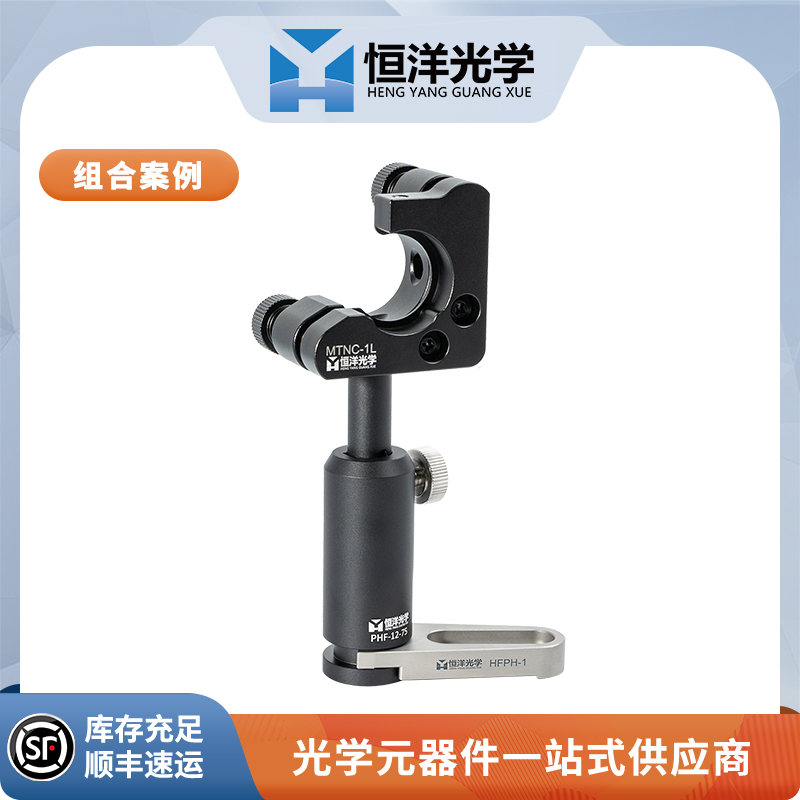

恒洋光学 PDE系列 Ø12mm光学铝支杆采用T6061铝合金材料,适用于轻负载、需要黑色消光环境使用。光学支杆是搭建很多刚性构造所需的基础元件,有不同的尺寸,每个根据接杆上对应的螺纹和螺孔,可以互相连接,以达到不同高度要求;也可以与其他支杆座配合使用。侧边开有Ø3.3mm通孔,便于紧固时使用工具提供更大的杠杆力。

   光学系统支撑接杆

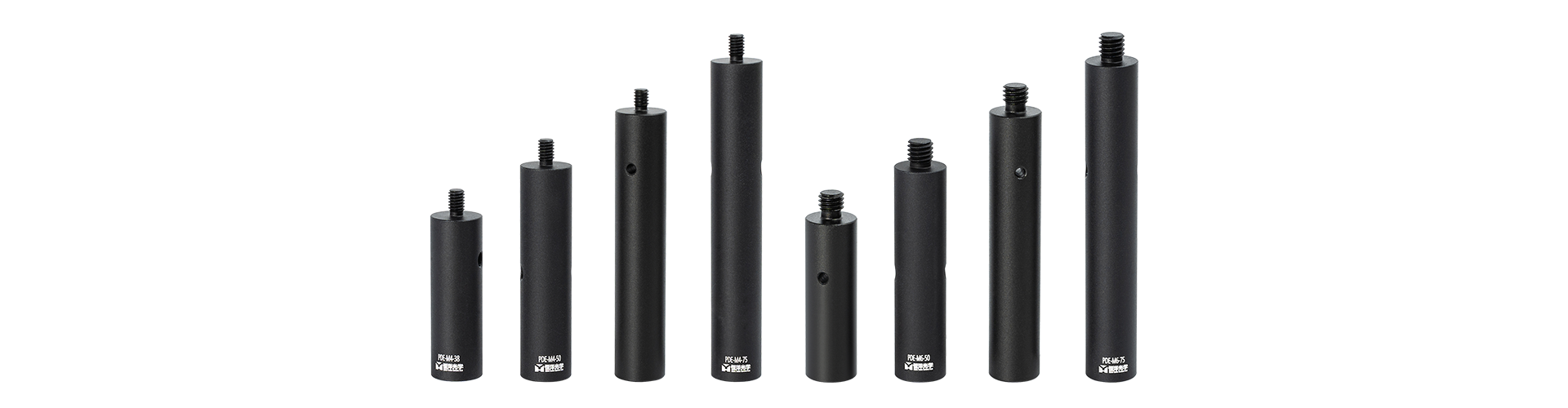

恒洋光学提供多种直径(∅12mm、∅12.7mm、∅25.4mm和∅38.1mm)的光学系统支撑接杆供您选择,支杆长度多规格可选,如需特别长度可依需求订制。
支杆侧边提供∅3.3mm通孔, 便于六角板手穿过此孔拧紧光学组 件,可直接固定于有螺纹接口的表 面或基座。
   支撑接杆接口类型
您选购支杆时,可根据镜架的接口与支杆底座直径/接口来选择匹配的支杆接口。

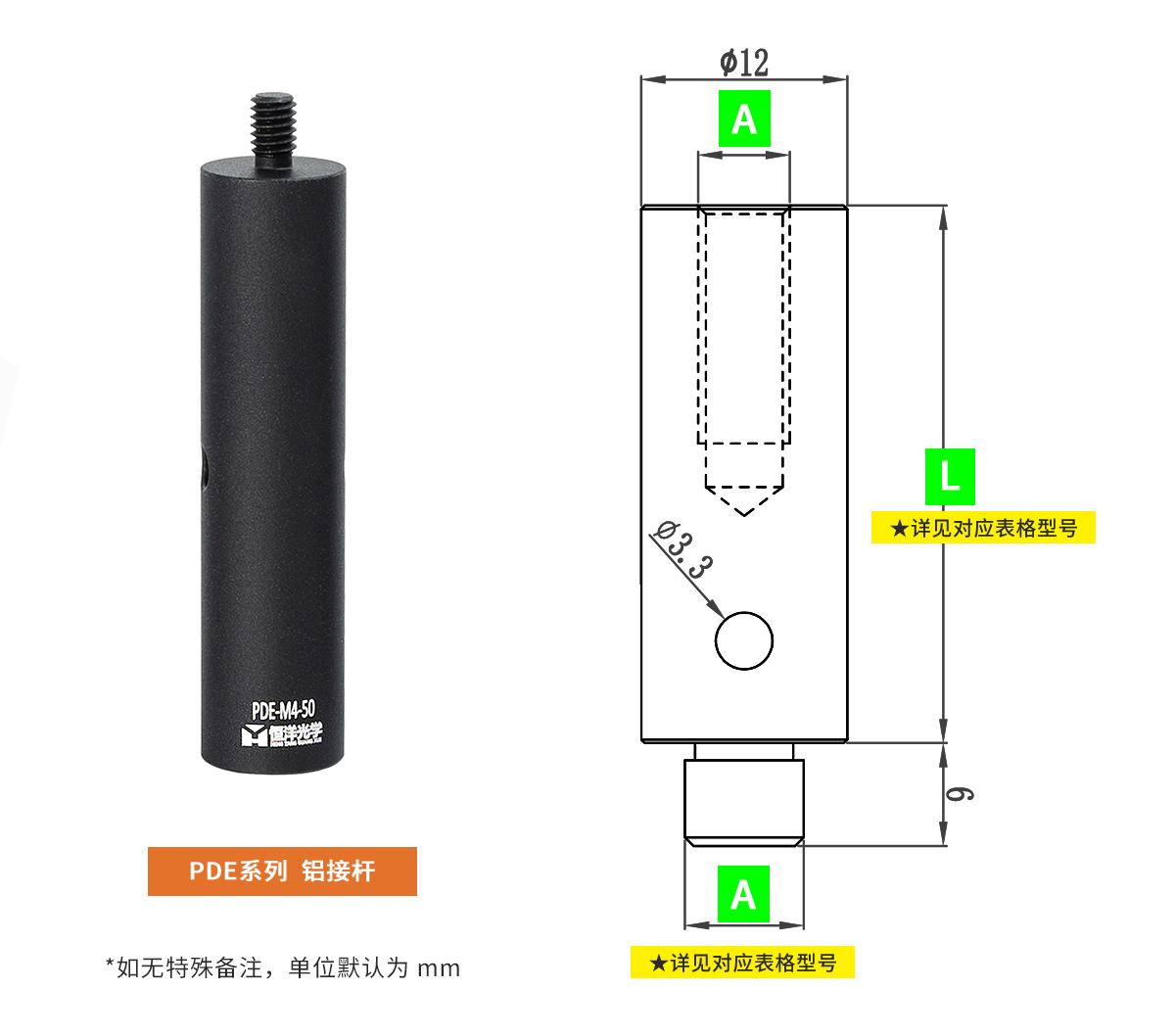

型号 直径(D) 长度(L) 螺孔/螺丝(A)
PDE-M4-25 ∅12mm 25mm M4
PDE-M4-38 ∅12mm 38mm M4
PDE-M4-50 ∅12mm 50mm M4
PDE-M4-63 ∅12mm 63mm M4
PDE-M4-75 ∅12mm 75mm M4
PDE-M6-25 ∅12mm 25mm M6
PDE-M6-38 ∅12mm 38mm M6
PDE-M6-50 ∅12mm 50mm M6
PDE-M6-63 ∅12mm 63mm M6
PDE-M6-75 ∅12mm 75mm M6
φ12mm铝合金光学支杆—PDE系列



▶ 材料:铝合金(阳级氧化黑);
▶ 直径:φ12mm;
▶ 无磁;
▶ 支杆长度范围从25mm~75mm;
▶ 支杆上有φ3.3mm横向通孔,能在拧紧时提供更大扭矩;
▶ PDE-M4系列 一端 M4外螺丝,另一端M4内螺纹孔;
▶ PDE-M6系列 一端 M6外螺丝,另一端M6内螺纹孔 。

恒洋光学 PDE系列 Ø12mm光学铝支杆采用T6061铝合金材料,适用于轻负载、需要黑色消光环境使用。光学支杆是搭建很多刚性构造所需的基础元件,有不同的尺寸,每个根据接杆上对应的螺纹和螺孔,可以互相连接,以达到不同高度要求;也可以与其他支杆座配合使用。侧边开有Ø3.3mm通孔,便于紧固时使用工具提供更大的杠杆力。

  注意: 产品图纸仅供参考,实际产品可能包含误差,不可用作加工。



※产品单个销售,如需购买其他组件,请咨询客服。
