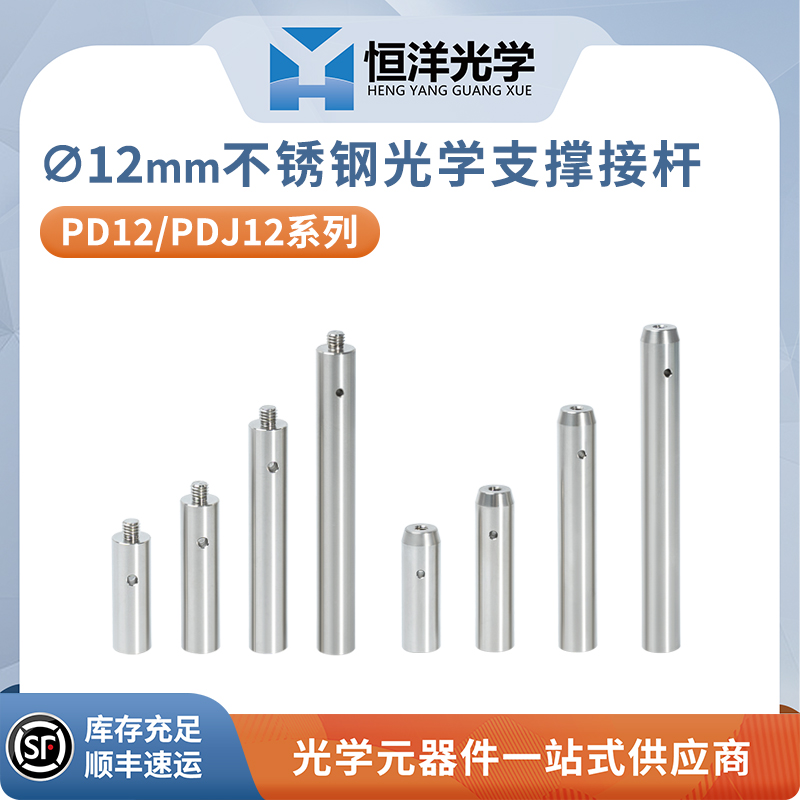

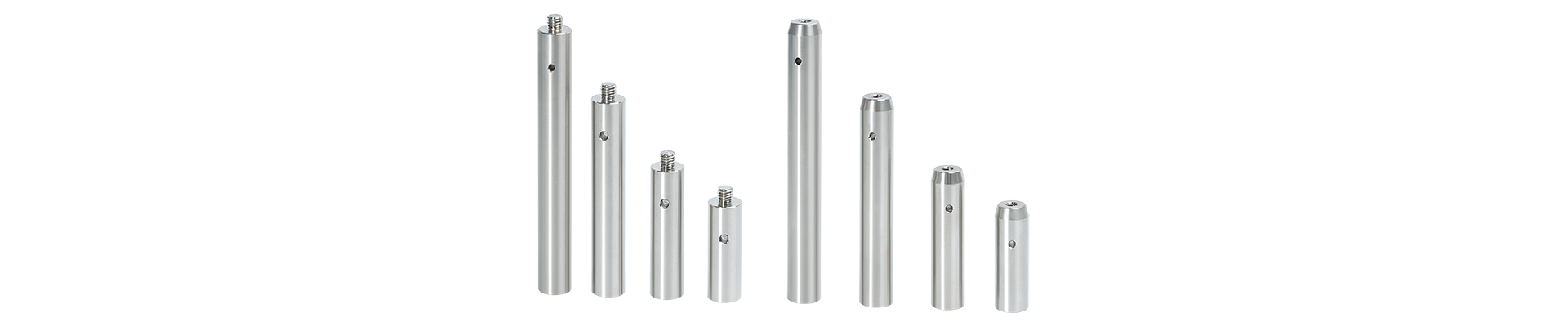

φ12mm不锈钢光学支杆—PD12/PDJ12系列

关联分类
产品说明

▶ 材料:303不锈钢(实心);
▶ 直径:Ø12mm;
▶ 支杆长度范围:25mm~250mm;
▶ 支杆上有Ø2.3mm横向通孔,能在拧紧时提供更大扭矩;

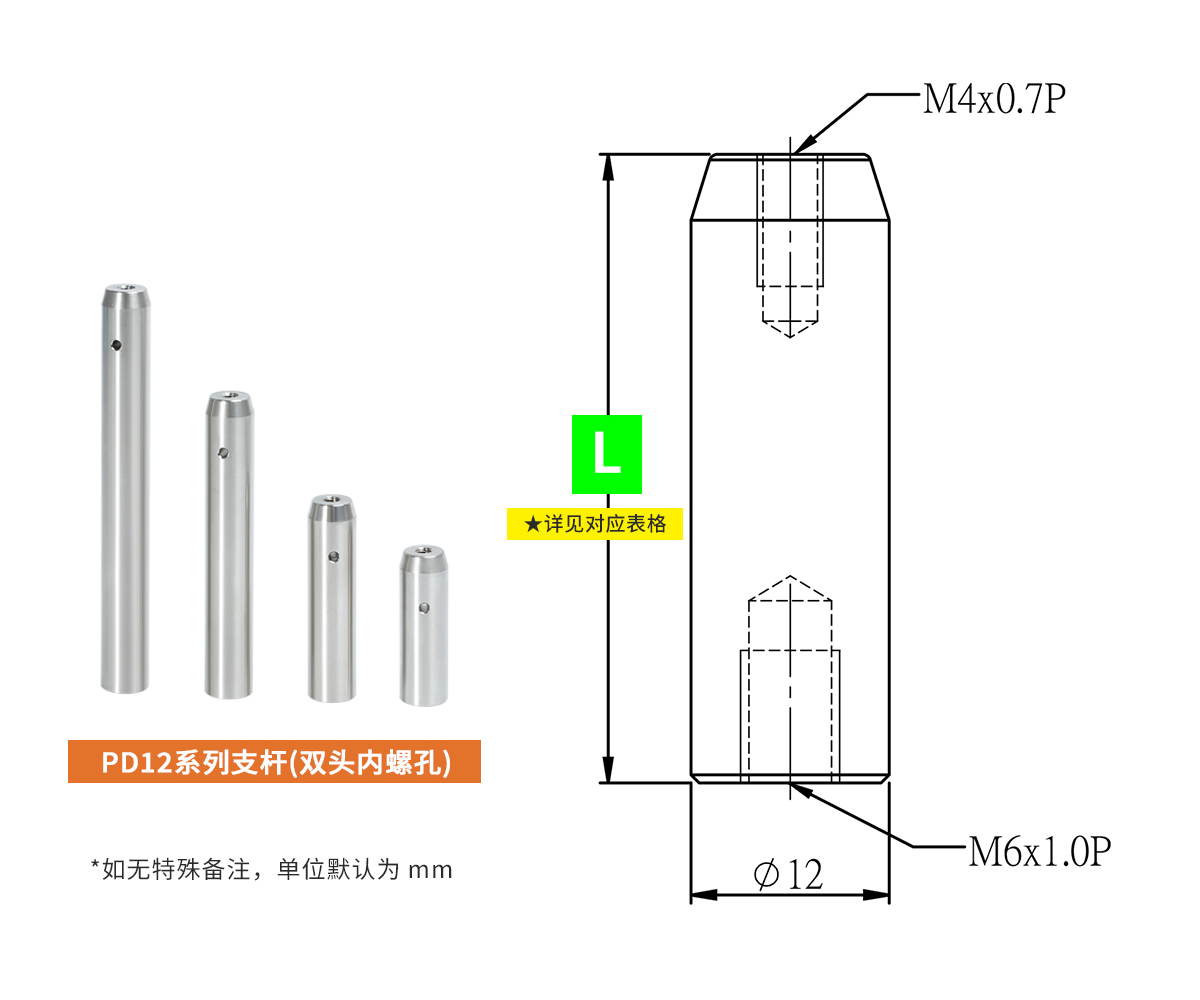

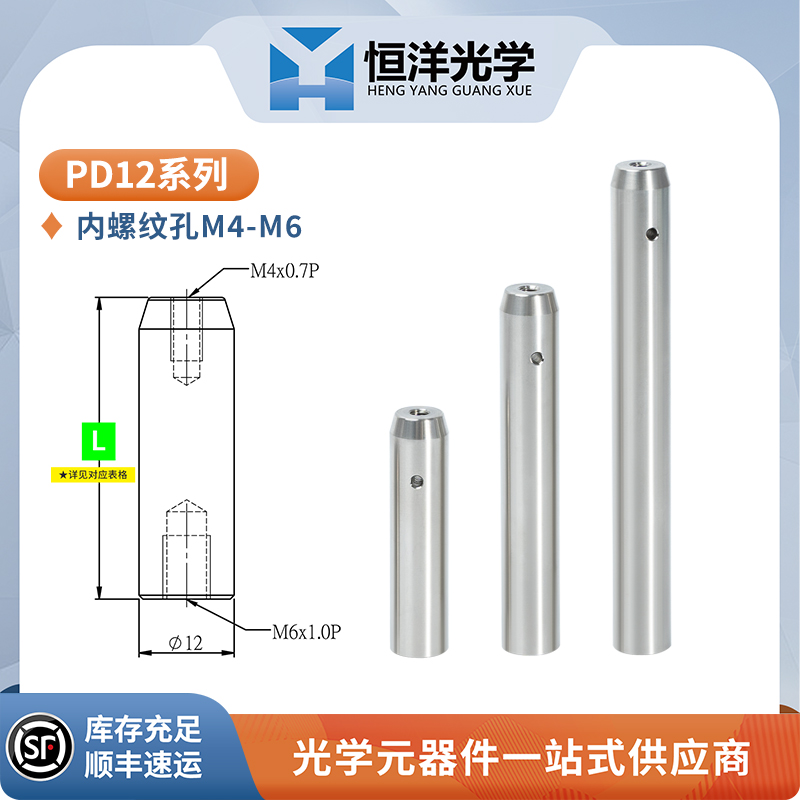

▶ PD12系列 一端M4内螺纹孔,另一端M6内螺纹孔;

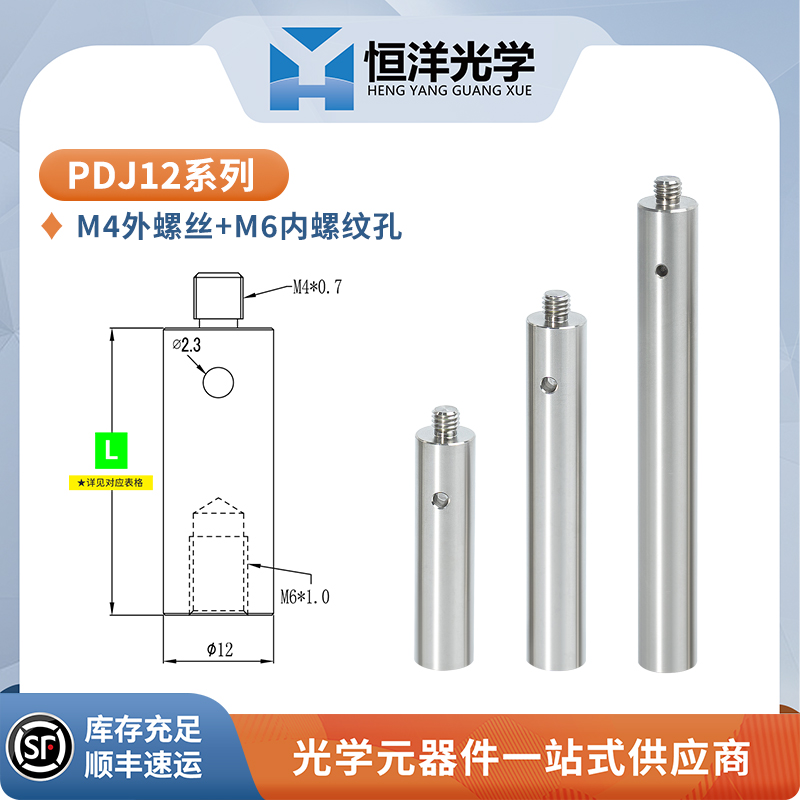

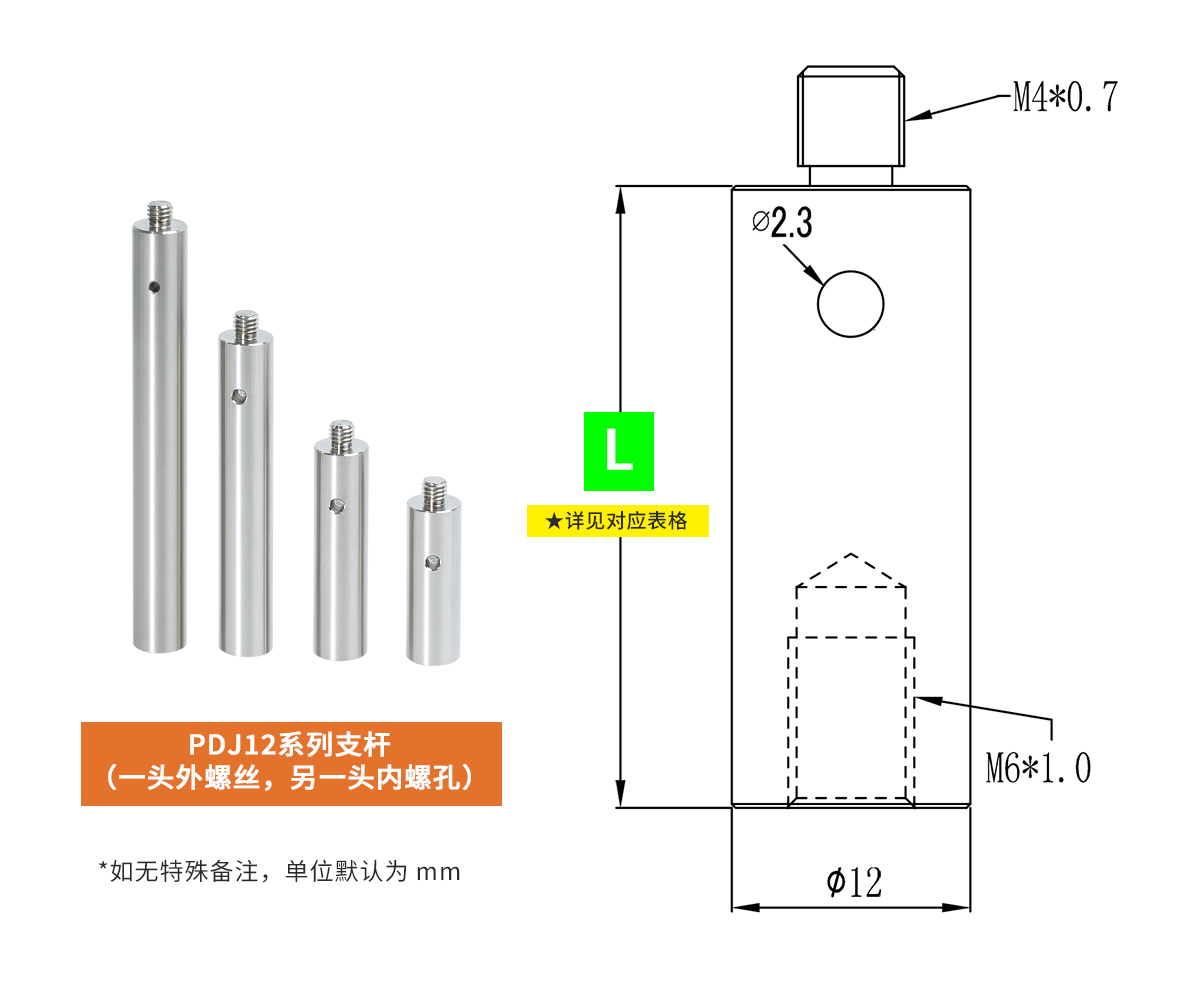

▶ PDJ12系列 一端M4外螺丝,另一端M4内螺纹孔 。

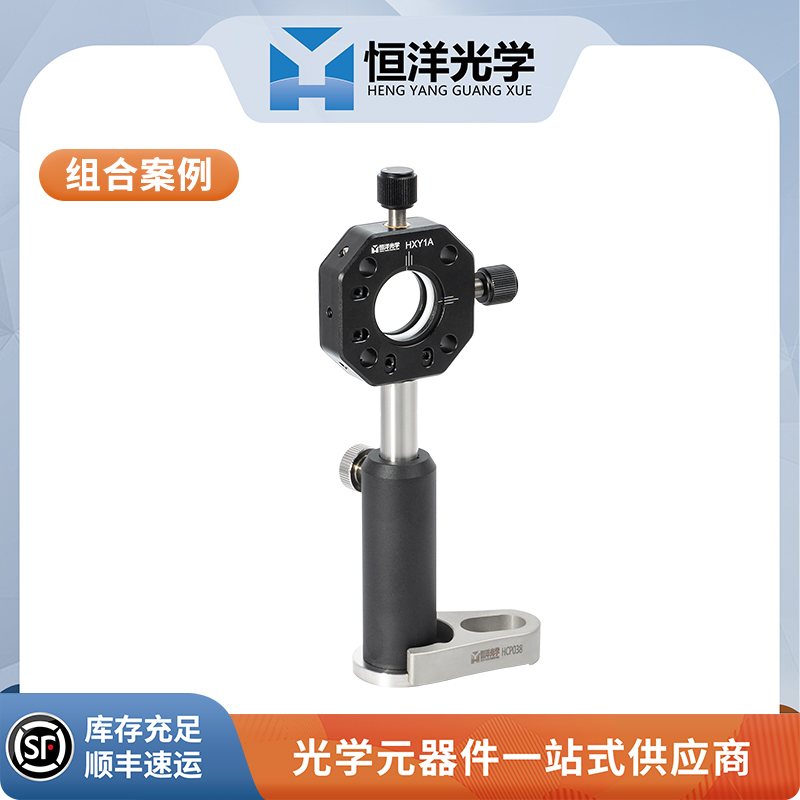

恒洋光学 PD12系列/PDJ12系列 Ø12mm不锈钢光学支杆采用不锈钢材料,具有很高的强度和刚度。支杆具有不同的尺寸,每个根据接杆上对应的螺纹和螺孔,可以互相连接,以达到不同高度要求;也可以与其他支杆座配合使用。侧边开有Ø2.3mm通孔,便于紧固时使用工具提供更大的杠杆力。

通用参数
材料
303不锈钢(实心)
直径
φ12mm
通用参数

   光学系统支撑接杆
恒洋光学提供多种直径(∅12mm、∅12.7mm、∅25.4mm和∅38.1mm)的光学系统支撑接杆供您选择,支杆长度多规格可选,如需特别长度可依需求订制。
支杆侧边提供∅3.3mm通孔, 便于六角板手穿过此孔拧紧光学组 件,可直接固定于有螺纹接口的表 面或基座。
   支撑接杆接口类型
您选购支杆时,可根据镜架的接口与支杆底座直径/接口来选择匹配的支杆接口。


型号 直径(D) 长度(L) 规格
PD12-25 ∅12mm 25mm 内螺纹孔M4-M6
PD12-38 ∅12mm 38mm 内螺纹孔M4-M6
PD12-50 ∅12mm 50mm 内螺纹孔M4-M6
PD12-75 ∅12mm 75mm 内螺纹孔M4-M6
PD12-100 ∅12mm 100mm 内螺纹孔M4-M6
PD12-125 ∅12mm 125mm 内螺纹孔M4-M6
PD12-150 ∅12mm 150mm 内螺纹孔M4-M6
PD12-175 ∅12mm 175mm 内螺纹孔M4-M6
PD12-200 ∅12mm 200mm 内螺纹孔M4-M6
PD12-225 ∅12mm 225mm 内螺纹孔M4-M6
PD12-250 ∅12mm 250mm 内螺纹孔M4-M6




型号 直径(D) 长度(L) 规格
PDJ12-25 ∅12mm 25mm M4外螺丝,M6内螺纹孔
PDJ12-38 ∅12mm 38mm M4外螺丝,M6内螺纹孔
PDJ12-50 ∅12mm 50mm M4外螺丝,M6内螺纹孔
PDJ12-75 ∅12mm 75mm M4外螺丝,M6内螺纹孔
PDJ12-100 ∅12mm 100mm M4外螺丝,M6内螺纹孔
PDJ12-125 ∅12mm 125mm M4外螺丝,M6内螺纹孔
PDJ12-150 ∅12mm 150mm M4外螺丝,M6内螺纹孔
PDJ12-175 ∅12mm 175mm M4外螺丝,M6内螺纹孔
PDJ12-200 ∅12mm 200mm M4外螺丝,M6内螺纹孔
φ12mm不锈钢光学支杆—PD12/PDJ12系列



▶ 材料:303不锈钢(实心);
▶ 直径:Ø12mm;
▶ 支杆长度范围:25mm~250mm;
▶ 支杆上有Ø2.3mm横向通孔,能在拧紧时提供更大扭矩;
▶ PD12系列 一端M4内螺纹孔,另一端M6内螺纹孔;
▶ PDJ12系列 一端M4外螺丝,另一端M4内螺纹孔 。

恒洋光学 PD12系列/PDJ12系列 Ø12mm不锈钢光学支杆采用不锈钢材料,具有很高的强度和刚度。支杆具有不同的尺寸,每个根据接杆上对应的螺纹和螺孔,可以互相连接,以达到不同高度要求;也可以与其他支杆座配合使用。侧边开有Ø2.3mm通孔,便于紧固时使用工具提供更大的杠杆力。

  注意: 产品图纸仅供参考,实际产品可能包含误差,不可用作加工。



※产品单个销售,如需购买其他组件,请咨询客服。
