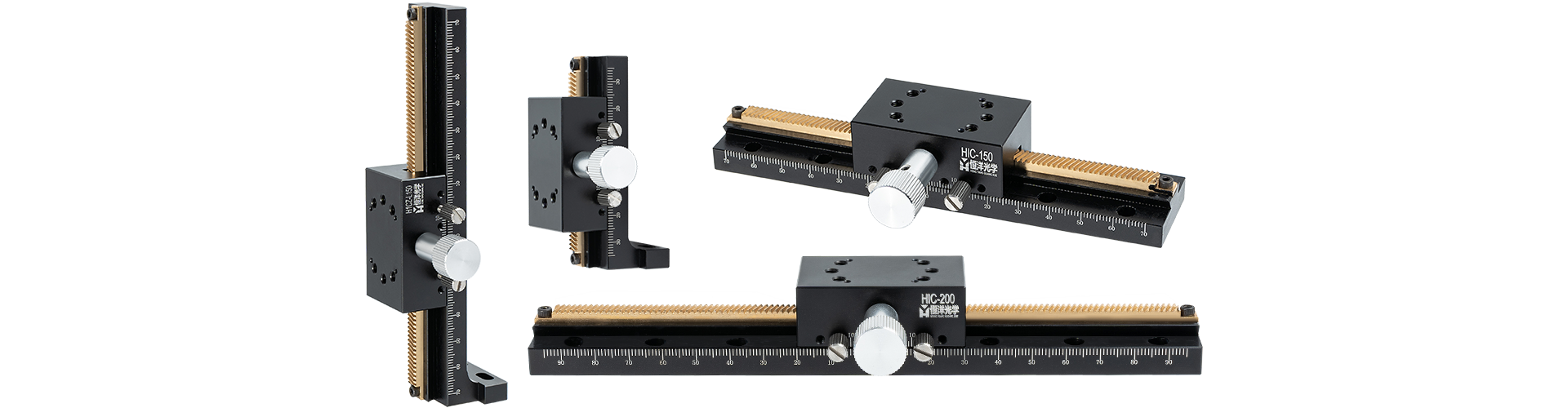

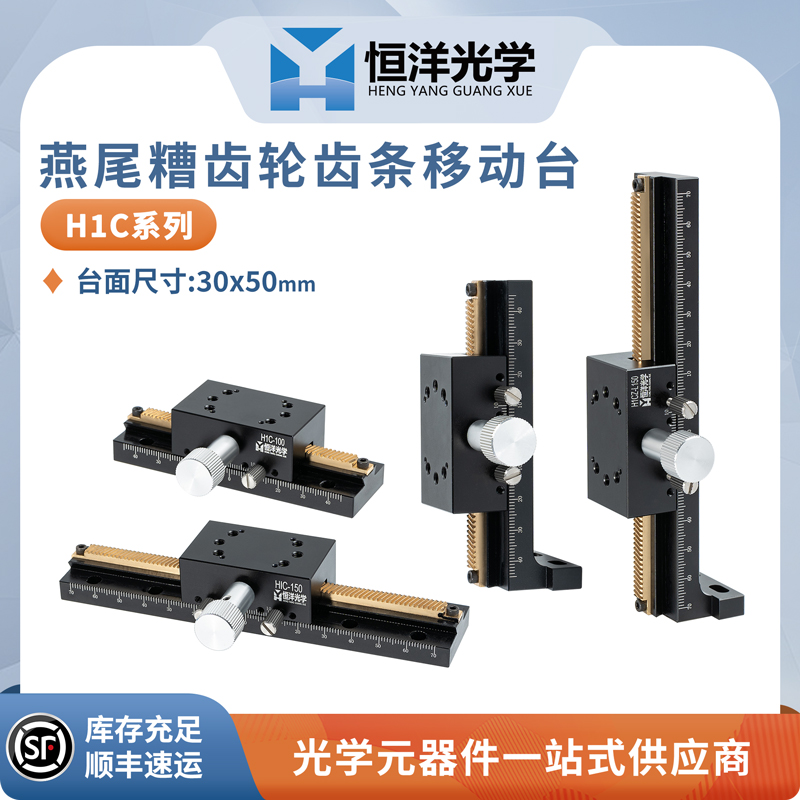

燕尾糟齿轮齿条移动台-H1C系列
★ 移动精度/直线度：50μm；
★ 主要材料为黑色阳极氧化铝合金，质量轻。适合于内置于其它装置;
★ 驱动方式采用齿轮齿条，工作频率可较高，适用于需要快速运动及大行程的场合。
* 如无特殊备注，单位默认为mm
   |

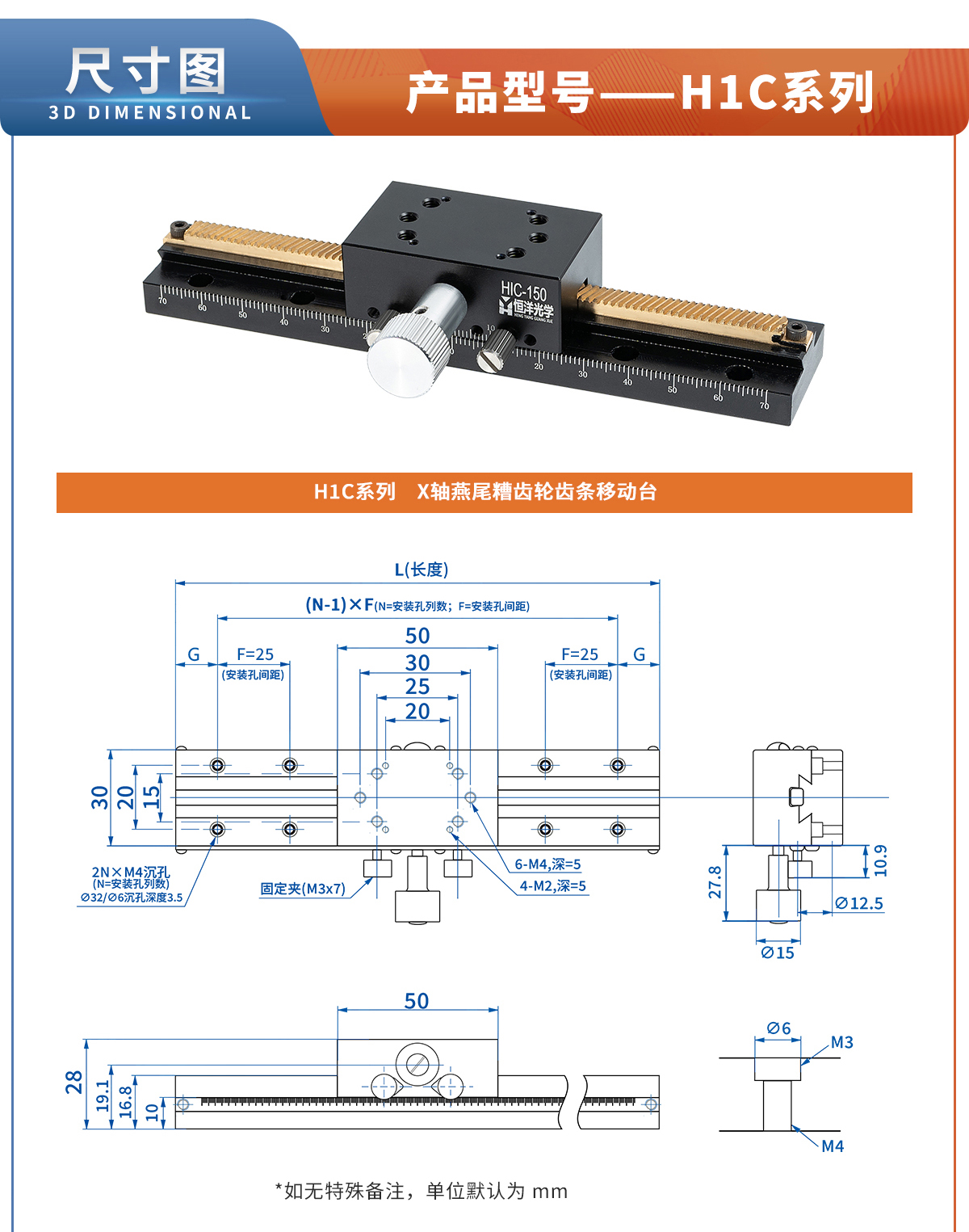

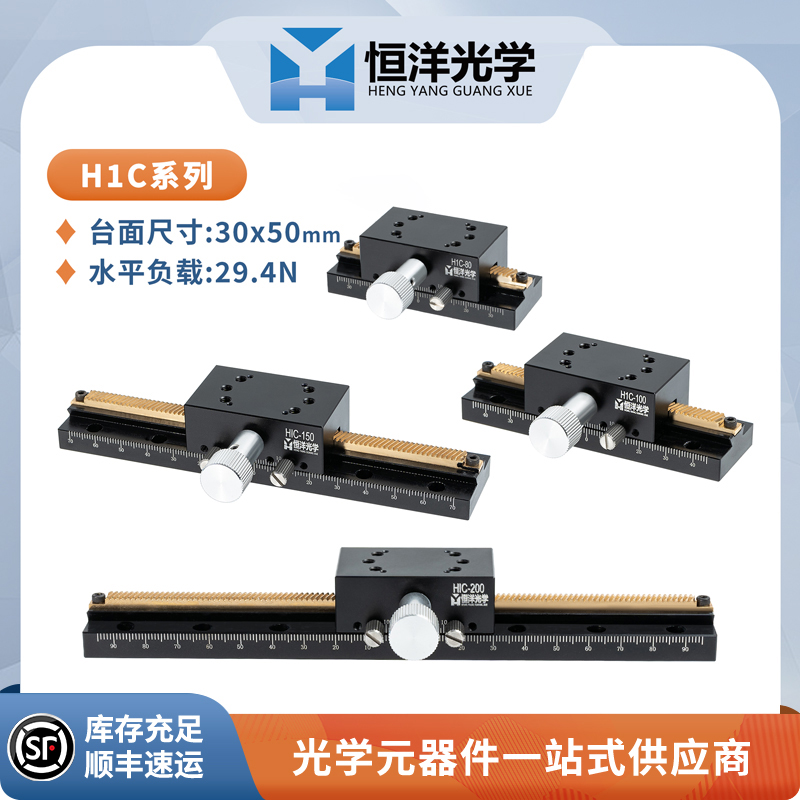

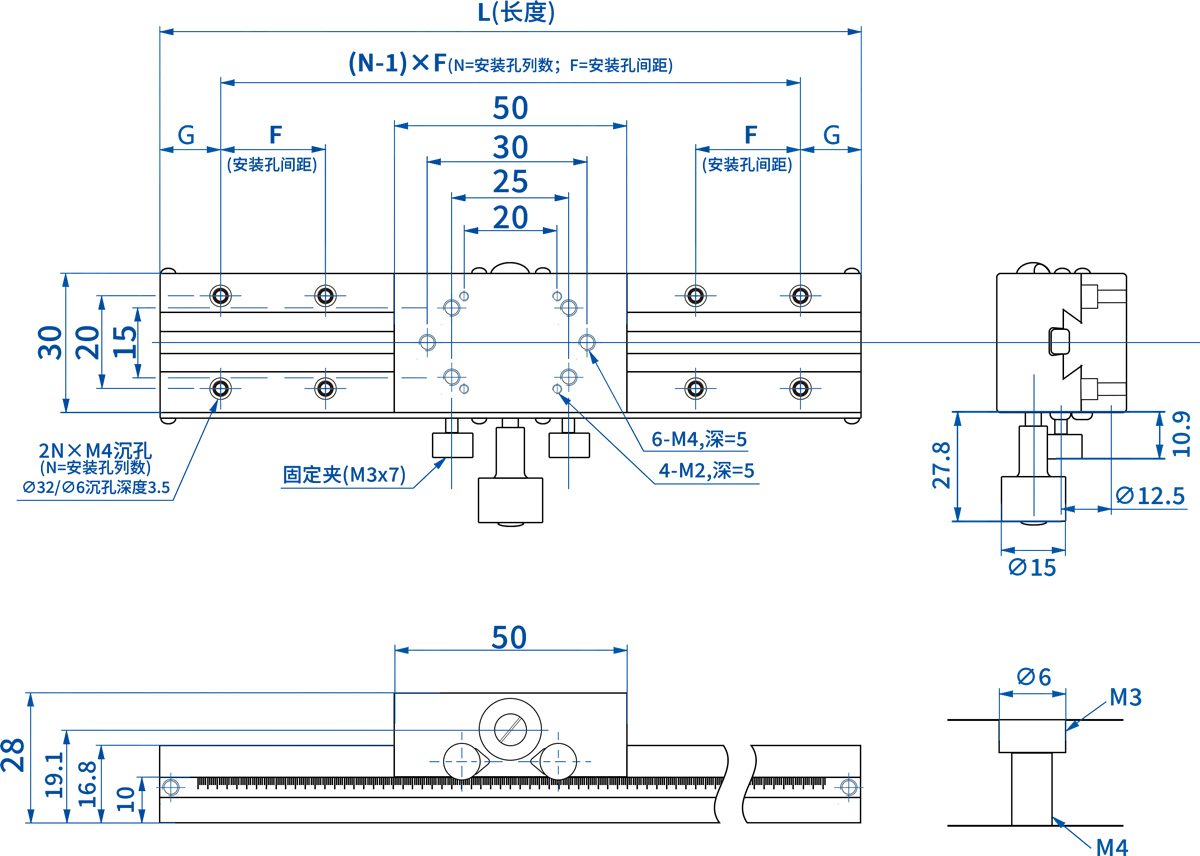

| H1C系列 X轴燕尾糟齿轮齿条移动台 | |||||||||
|
|
|||||||||
| 型号 | 台面大小 | 移动量 | 长度(L) | G | (N-1)×F | N | 负载 | 垂直负载 | 移动精度/直线度 |
| H1C-80 | 30×50 | ±30 | 80 | 15 | 2×25 | 3 | 29.4N (3kgf) |
14.7N (2kgf) |
50μm |
| H1C-100 | ±40 | 100 | 12.5 | 3×25 | 4 | 50μm | |||
| H1C-150 | ±65 | 150 | 12.5 | 5×25 | 6 | 60μm | |||
| H1C-200 | ±90 | 200 | 12.5 | 7×25 | 8 | 60μm | |||
| *如无特殊备注，单位默认为 mm | |||||||||

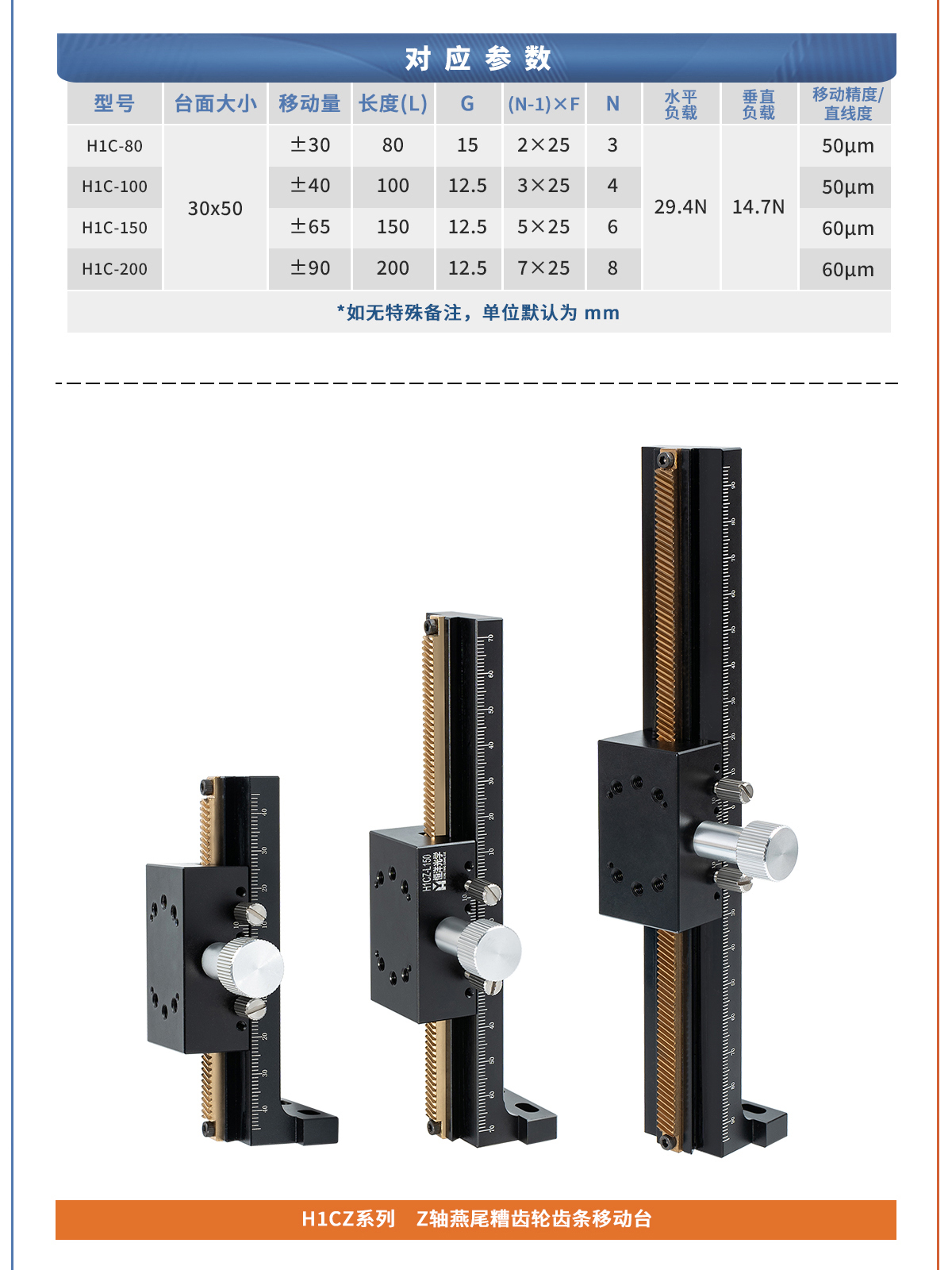

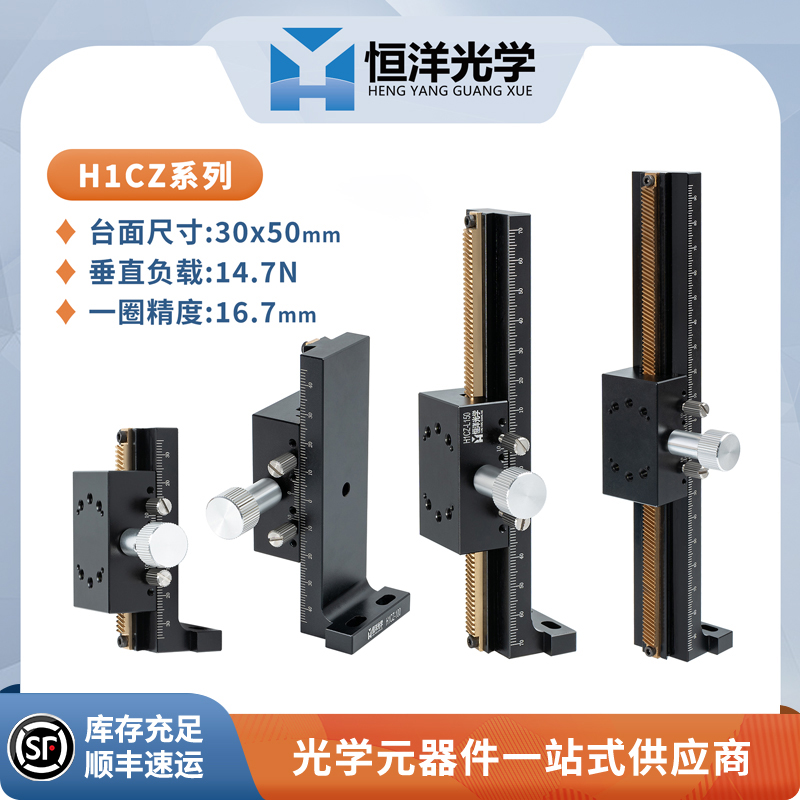

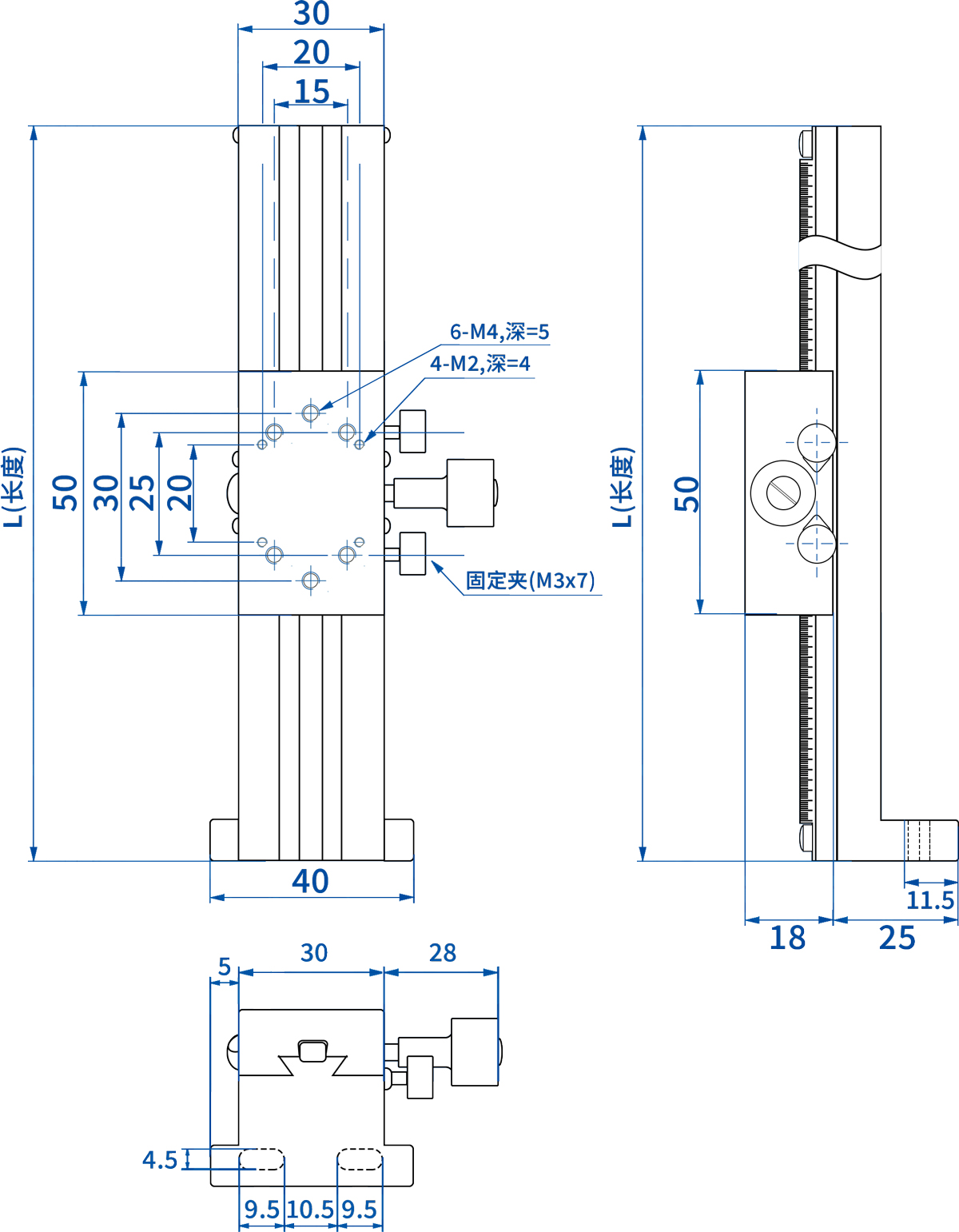

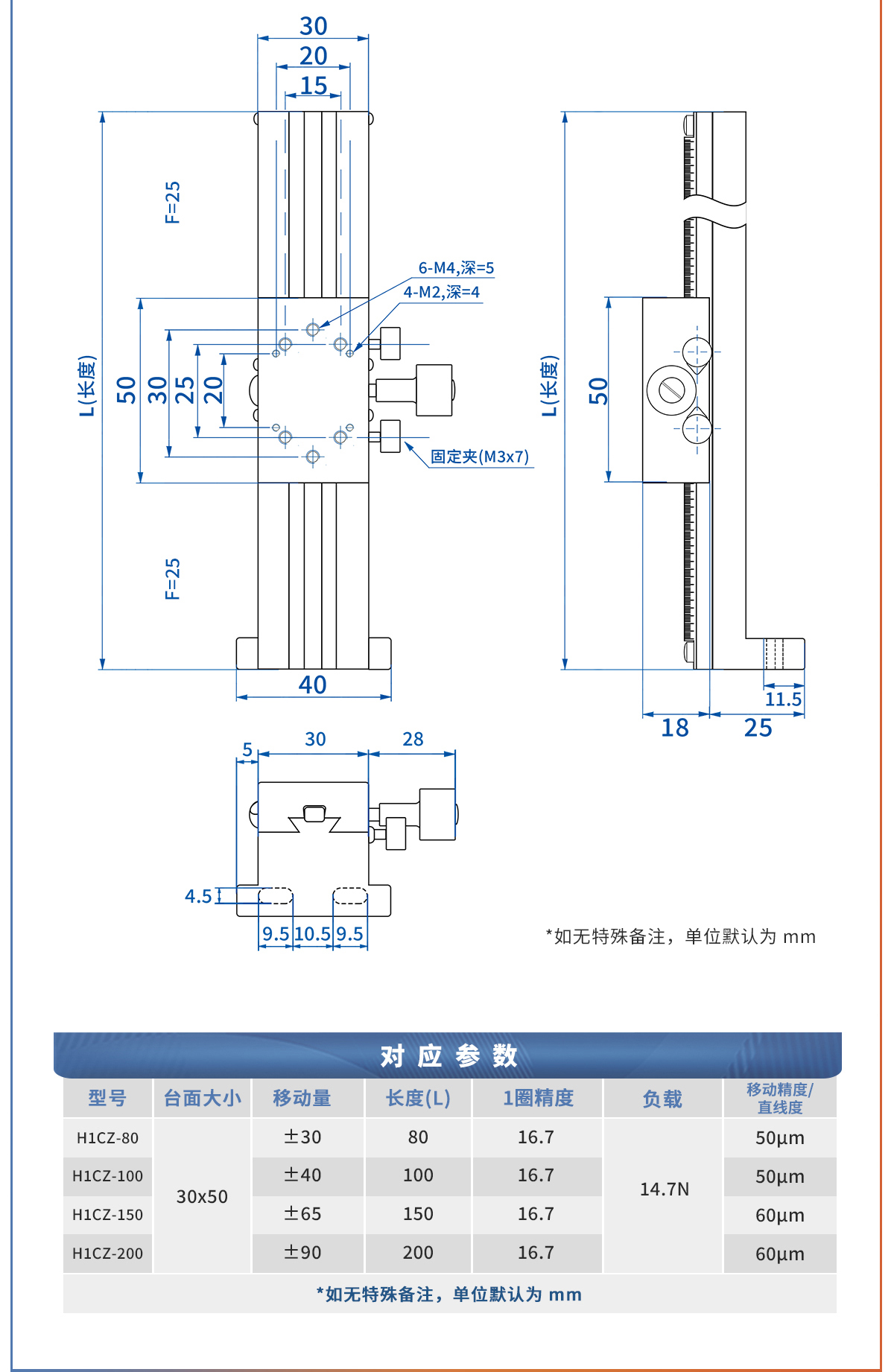

| H1CZ系列 Z轴燕尾糟齿轮齿条移动台 | ||||||
|
|
||||||
| 型号 | 台面大小 | 移动量 | 长度(L) | 一圈精度 | 负载 | 移动精度/直线度 |
| H1C-80 | 30×50 | ±30 | 80 | 16.7 | 14.7N (2kgf) |
50μm |
| H1C-100 | ±40 | 100 | 16.7 | 50μm | ||
| H1C-150 | ±65 | 150 | 16.7 | 60μm | ||
| H1C-200 | ±90 | 200 | 16.7 | 60μm | ||
| *如无特殊备注，单位默认为 mm | ||||||
★ 移动精度/直线度：50μm；
★ 主要材料为黑色阳极氧化铝合金，质量轻。适合于内置于其它装置;
★ 驱动方式采用齿轮齿条，工作频率可较高，适用于需要快速运动及大行程的场合。
