关于轴的名称 |
|---|---|
| 水平方向移为 Z轴、X轴；垂直方向为 Y 轴，绕 Y 轴转动为 θ 轴(θy)，绕 X 轴转动为 α 轴(θx)，绕 Z 轴转动为 β 轴(θz)。 |
| 关于俯仰/偏摆调节范围 | |
|---|---|
 |
 |
| ▶ 调整镜架旋动旋钮A，镜架为俯仰调节，俯仰角度 θx:±4°，总可调角度为 8°。 | ▶ 调整镜架旋动旋钮C，镜架为偏转调节，偏转角度 θy:±4°，总可调角度为 8°。 |
| 关于平移行程的标注 | |
 |
|
|
▶ 调整镜架一起旋动旋钮A+B+C，镜架为Z轴前后平移，行程为6mm时，可平移6mm 。 |
|
 |
 |
| ▶ 镜架旋动旋钮D，镜架为X轴左右平移，例：X轴行程:±2mm，总行程为 4mm。 | ▶ 镜架旋动旋钮E，镜架为Y轴上下平移，例：Y轴行程:±3mm，总行程为 6mm。 |

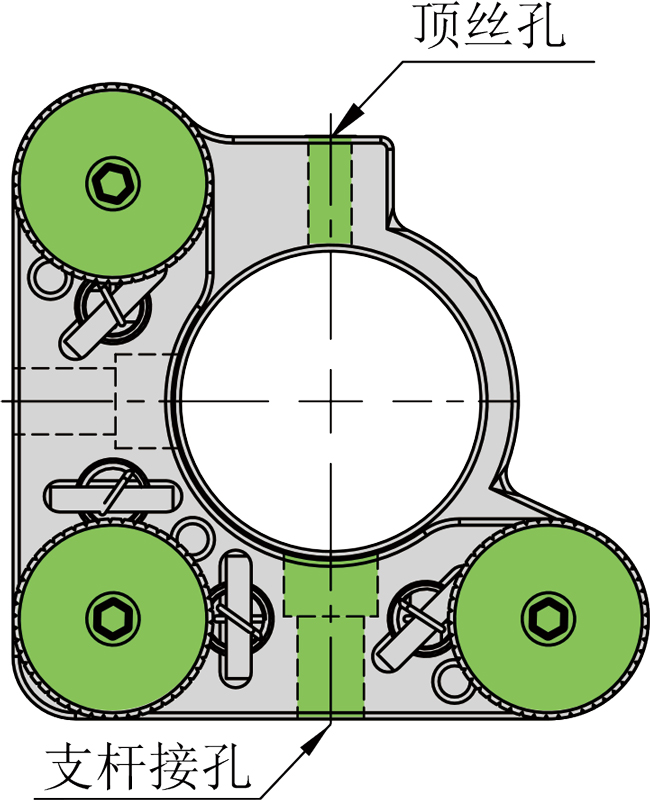

固定方式
| 压圈式 | 顶丝式 |
|---|---|
 |
 |
| 每款镜架都带内螺纹，并且附带一个卡环，以固定光学元件。 | 光学元件通过一个尼龙头顶丝紧固于镜架中。 |
※如需选购图中工具配件，可点击图片直达。
布局说明
 |
 |
| 左手 | 右手 |
|---|
锁定功能
 |
 |

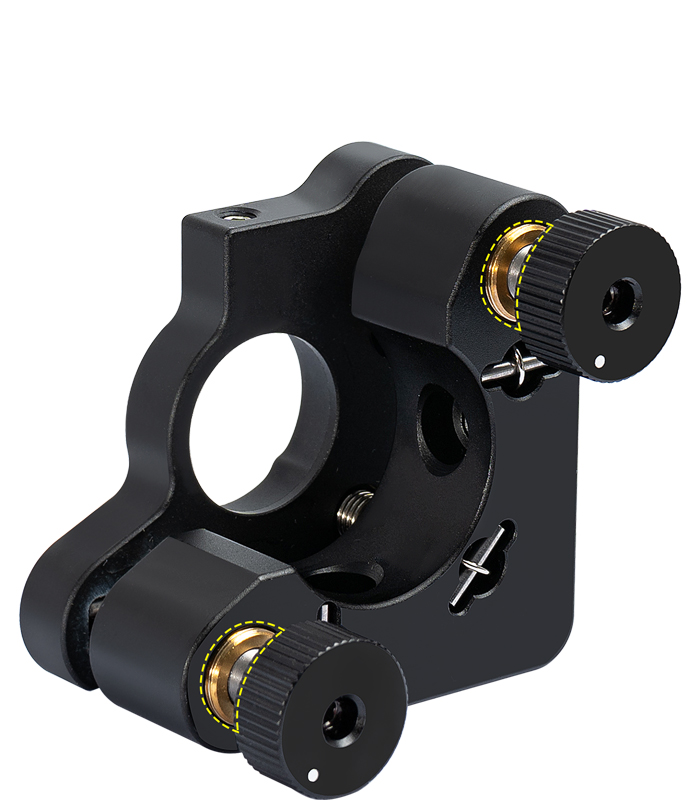

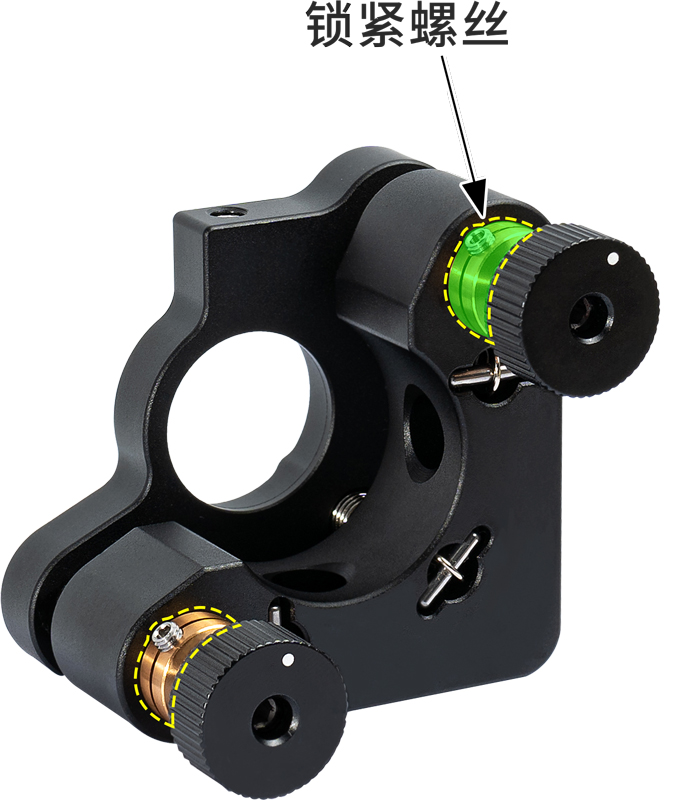

| 无锁紧 | 带锁紧 |
|---|
※如需选购图中工具配件，可点击图片直达。
